球幕投影簡介

球幕投影是一種新型投影展示技術，它打破了以往智能在平面規則圖形上投影的局限性，能夠在一個球形上成像。其主要是利用多通道邊緣融合軟件，在曲面上實現大尺寸圖像的拼接和糾正，剔除投影畫面在曲面上的變形，形成特殊曲面乃至球面的全景影像，帶來前所未有的夢幻體驗。

功能特點：

1、360度全方位觀看

2、技術難度大

3、科技含量高

4、尺寸和播放內容不限

5、新穎的展示效果

系統組成：

硬件：投影機、球形幕布、短焦鏡頭、魚眼鏡頭、中控主機

軟件：球幕融合軟件、三維動畫

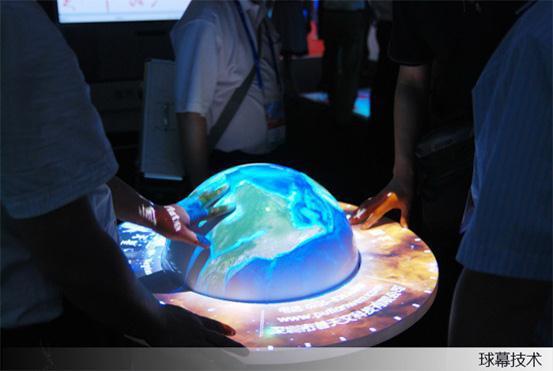

球幕投影主要有內投球和外投球以及球幕影院等幾種類型：

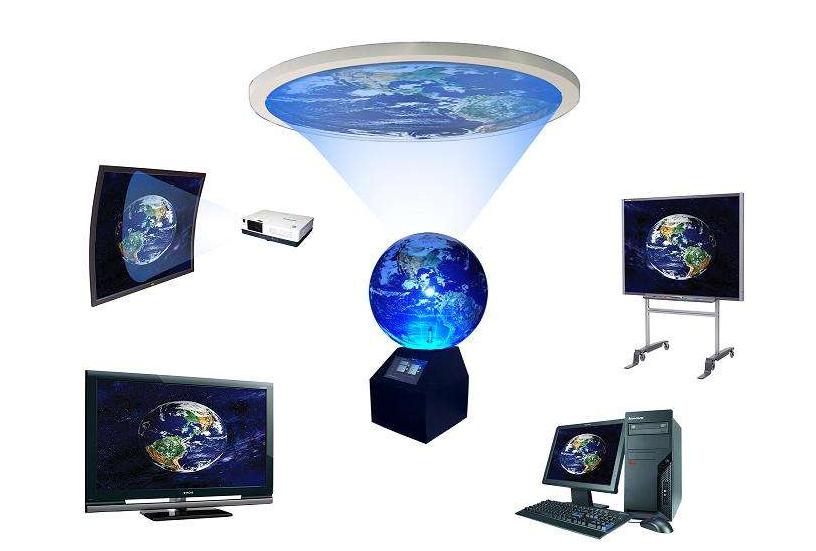

內投球：內投球是將投影機放在球幕的底部或者內部，并且還需要搭配一臺超寬視角的魚眼鏡頭，把畫面通過反射投射到球幕上成像。內投球球幕投影方式通過特殊的球幕跟投影機的搭配，在球幕的表面形成整體的畫面，還可以支持多種畫面和多個視角窗將投影的內容，包括圖片文字視頻等投射出震撼的視覺效果。

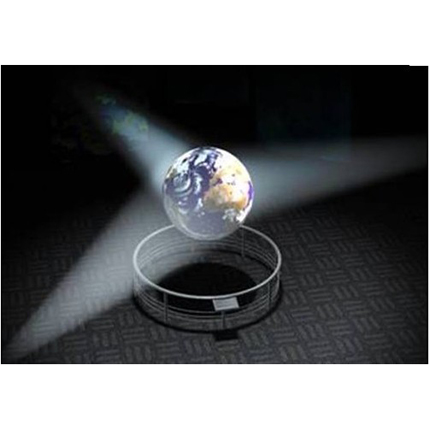

外投球：外投球就是通過四臺投影機從外部四個方向?qū)η蚰贿M行投影，通過邊緣融合技術呈現出球形無縫逼真畫面，并能保證畫面不變形，畫質清晰，色彩艷麗。

球幕影院又有幾下幾種類型

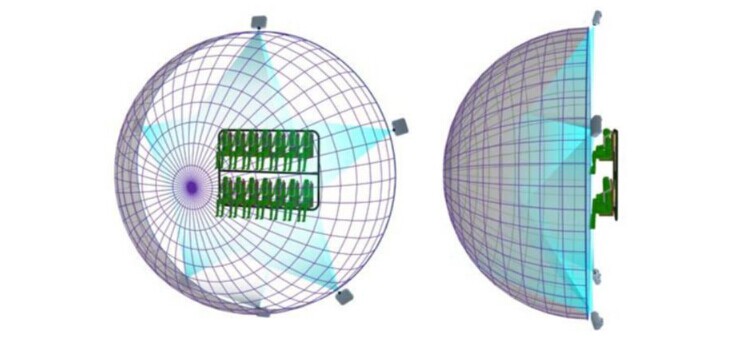

類型一

這是大多數科技館球幕影院普遍運用的類型，屏幕部分為整半球型或少于 1/2 球切面。球冠面與地平面呈一定角度傾斜(30 度左右)。觀眾斜躺在座椅觀看，主視點為斜上方。

顯示硬件：采用6臺數字投影機按一定空間模式分布，畫面拼接后覆蓋整個顯示屏幕。也有特殊項目為追求整體顯示分辨率采用 8 臺、10 臺、12 臺甚至更多的投影數量。

類型二

此類型多見于傳統的天文館，屏幕為整半球。球冠面平行于地平面，模擬宇宙天球的形狀，觀眾站立或環坐于球幕下方，向上仰望，如同觀察宇宙蒼穹。此類球幕也多以星相觀察，宇宙科普教育使用為主，早期多為光學性質的星相儀，采用數字投影技術后，采用軟件方式實時顯示的數字星相儀逐漸普及。

顯示硬件系統、投影機的方案布局同上一球幕類型，采用6臺或更多投影機分布于球冠邊緣位置斜上投射。

類型三

此類型出現在一些大型主題樂園的虛擬飛翔體驗項目中。將半球幕旋轉 90 度豎立起來，觀眾懸空于球體內部進行觀賞，屏幕圖像遍及整個正前方視野范圍。此模式切合于人的正常視覺觀賞習慣，視頻畫面一般采用全景魚眼鏡頭拍攝，體驗者如同懸空遨游的感覺。

顯示硬件系統、投影機的方案布局同上一類型。

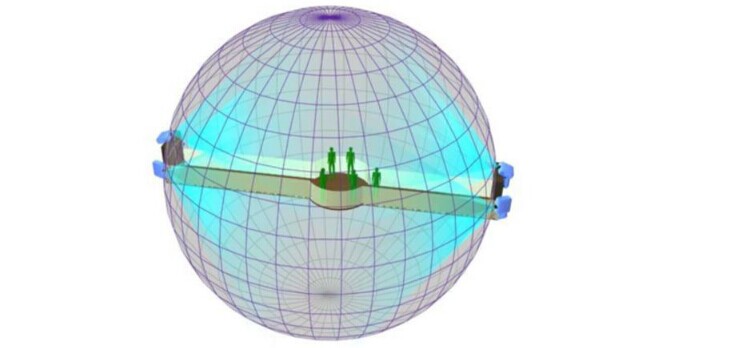

類型四

此類型也稱為720度全天域球幕，2010年上海世博會臺灣館即是采用此種類型。屏幕為整球型，觀眾在球體中心觀賞，可以實現垂直360度和水平360度視野的任意角度視點觀看。為了便于觀眾出入，在球體直徑上設計一個懸空走廊，觀眾站立模式自由觀看。

顯示硬件布局：為盡可能不影像屏幕畫面的完整型，投影機只能安裝于球體直徑方向上的兩個出入口位置。一共需要采用8臺或 16臺的投影進行畫面拼接。

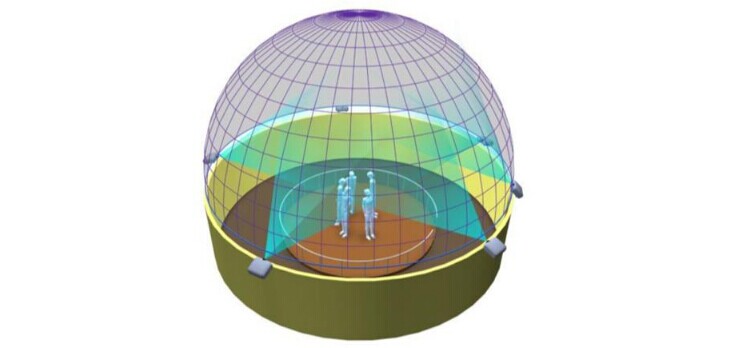

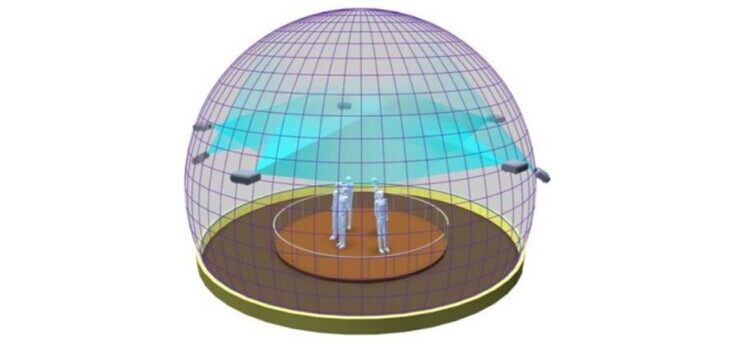

類型五

球幕顯示面積等于或超過了 1/2 球體，球冠面和地面水平。不同于類型二，觀眾完全置身于球體內部，以站立模式自由觀賞，影像覆蓋了更多的觀眾視野，適合于演繹豐富的情景視頻內容。如澳門萬豪酒店球幕或煙臺海洋鯨鯊館即使采用此種類型。

顯示硬件布局上：投影機藏于屏幕之后，屏幕上需要進行開孔透出投影機光線。根據球體的大小及分辨率要求，采用7臺或更多投影進行畫面拼接顯示。

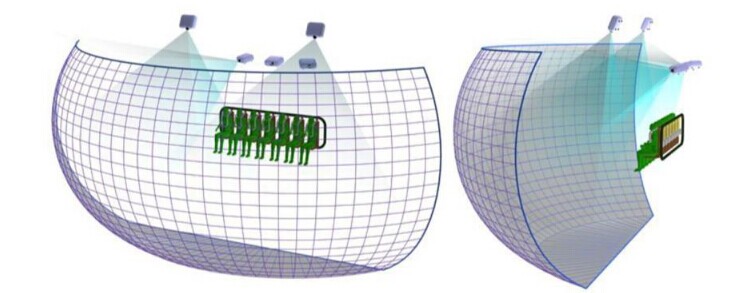

類型六

屏幕為雙曲率構造，非規則球幕，更像是一個碗狀(局部)的屏幕。觀眾懸空于內部進行影像觀看，視點著重于斜下方向，模擬在飛機上俯瞰大地的視野。西安大明宮遺址公園球幕影院即是此類設計，影片以大量的航拍鏡頭攝取了西安的名勝古跡。影院的設計使得觀眾以第一視角的方式親身體驗了在空中俯瞰大地的感受。

顯示硬件布局：整體屏幕影像采用5臺高清投影機型進行拼接顯示。

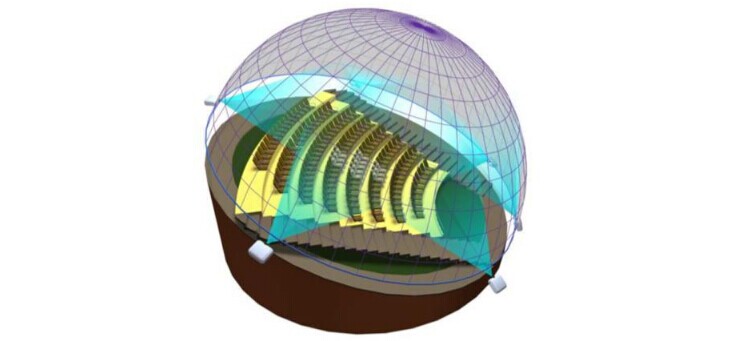

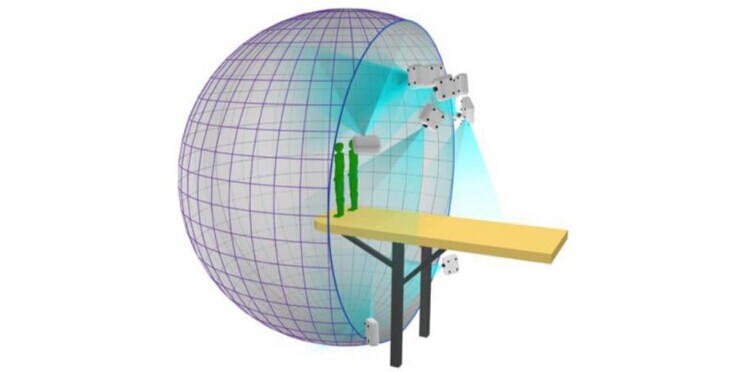

類型七

球幕顯示區域超過了 1/2 切球，大可達到 2/3 球面。球體垂直于水平面，采用一個跳臺深入球體內部作為觀眾承載平臺。此類顯示構造，觀眾能以廣泛的視野和保持合適的體驗位置進行視景的沉浸式體驗，完全包容于場景畫面之中。參考案例，北京百強家居 3D 影廳。

顯示硬件布局：根據球體大小和顯示精度要求，需采用 10 臺以上投影機進行拼接顯示。為了避開中央觀賞區域?qū)饴返恼趽酰脖M可能不在球體表面開孔投射畫面，投影機的安裝及光路布局采用了非常復雜的設計，其影像拼接處理技術也是所有球幕種類中比較難的。

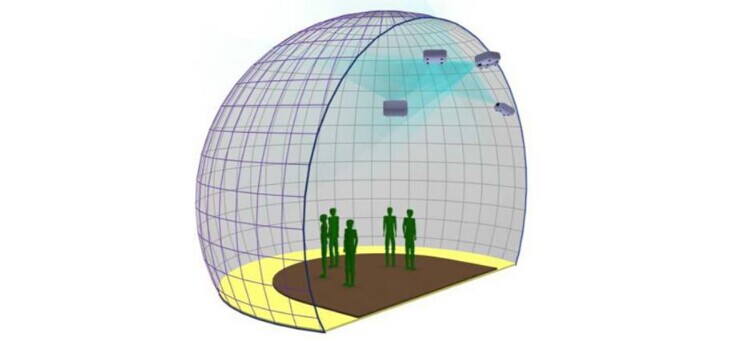

類型八

在上一球幕類型基礎上，去除了底面的顯示區域，將球體底面進行裁剪。觀眾直接站立于(或坐)地面上。屏幕覆蓋前方、左右和上方視野范圍。

顯示硬件布局：至少需要采用 5 臺投影機作拼接顯示。

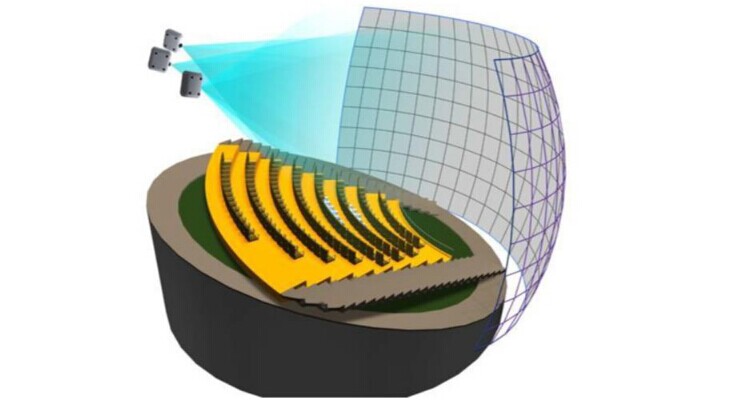

類型九

屏幕采用雙曲結構。觀影方式類似于IMAX巨幕電影，但是能提供比IMAX巨幕電影更佳的視覺包容感和沉浸體驗。

其他類型

以上只是總結了球幕主要存在的幾種類型，但是并不局限于以上類型。只要是屏幕為曲型并對觀賞視野形成一定的包容性，能實現沉浸感，均可以視為球幕的分類。對于定制項目，我們可以根據項目需求和現有條件進行定制設計，設計適合的體驗環境。
